Na pohled bezchybný svar ještě neznamená bezpečný svar. U kritických komponent v automotive rozhodují o kvalitě detaily skryté pod povrchem. Destrukční testování v kombinaci s makroskopickou analýzou a 3D měřením proto představují významné nástroje pro ověření skutečné pevnosti a splnění OEM standardů.
Limity vizuální kontroly svarů
Spoléhat se u bezpečnostních dílů v automotive pouze na vizuální kontrolu svarů představuje neúměrné riziko. Odhalí totiž jen povrchové vady – například nesprávný tvar či polohu svaru, zápaly, propaly nebo zjevnou pórovitost. Skutečné riziko ale představují vady skryté uvnitř svarů, které jsou při běžné kontrole neviditelné.
Typickými vadami jsou vnitřní dutiny a póry, méně zkušenému oku vizuálně uteče i neprůvar. Častým příkladem jsou svary na pozinkovaných materiálech, kde vlivem rozdílných teplot tání dochází k odpařování zinku. Plyn se nestihne ze svarové lázně uvolnit a vytváří póry uvnitř struktury. Tyto vady vznikají nahodile, jsou obtížně předvídatelné a zásadně ovlivňují pevnost spoje – bez destrukčního testování je nelze spolehlivě odhalit.
Destrukční zkoušky v každodenní praxi

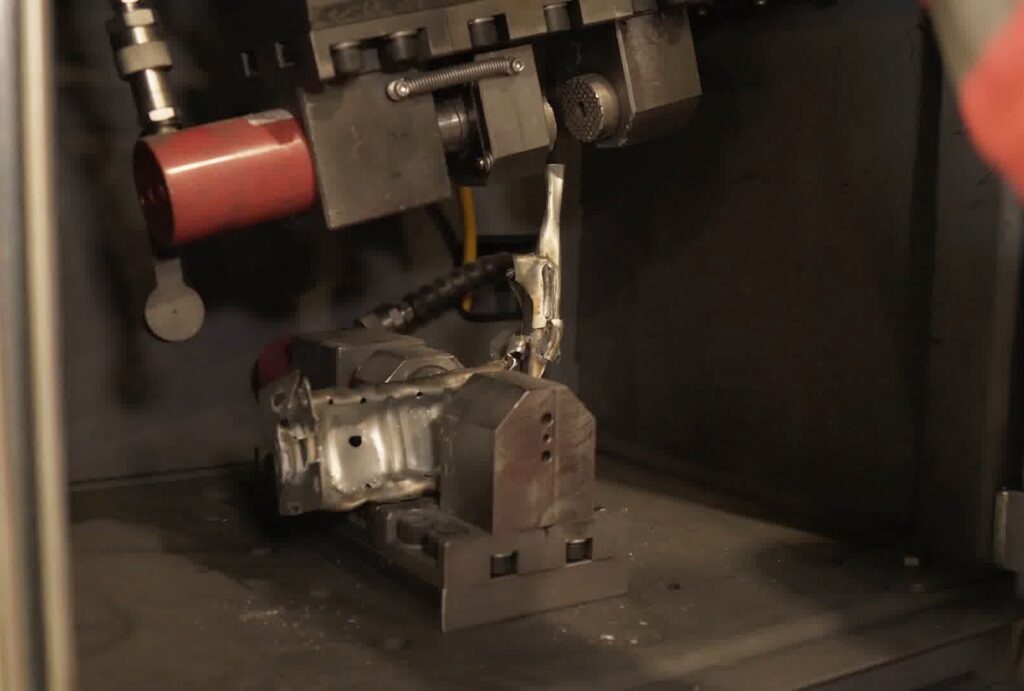

Skryté vady svarů spolehlivě odhalují destrukční zkoušky, které hrají zásadní roli jak při nastavování svařovacích parametrů, tak při jejich průběžné kontrole v každé směně. V Automotive Painting Partners využíváme univerzální trhací stroj, na němž můžeme provádět trhací zkoušky na denní bázi napříč díly i jednotlivými svary. Vzorky přitom připravíme tak, aby bylo možné komplexně ověřit všechny sledované spoje.
Výsledkem je jasně čitelný obraz porušení, který okamžitě ukáže, zda svar splňuje požadavky na pevnost. Správný spoj selhává v tepelně ovlivněné oblasti základního materiálu, nikoli na rozhraní svaru. „Odlepení“ svaru značí nepřípustný neprůvar, zatímco porušení ve svarovém kovu může odhalit nadměrnou pórovitost. Zkouška tak umožňuje nejen identifikovat skryté vady, ale i optimalizovat svařovací parametry pro dosažení požadované kvality.
Makroskopická analýza: detailní pohled do svaru
Samotná trhací zkouška však neposkytuje kompletní obraz o vnitřní kvalitě svaru. Nedokáže přesně vyhodnotit například hloubku průvaru nebo ojedinělé vnitřní vady. Proto periodicky provádíme i makroskopické zkoušky svarových spojů. V rámci skupiny Colegium Holding při nich spolupracujeme se společností AUREL, která pro tyto testy disponuje nejmodernějším vybavením a profesionálně proškoleným personálem.

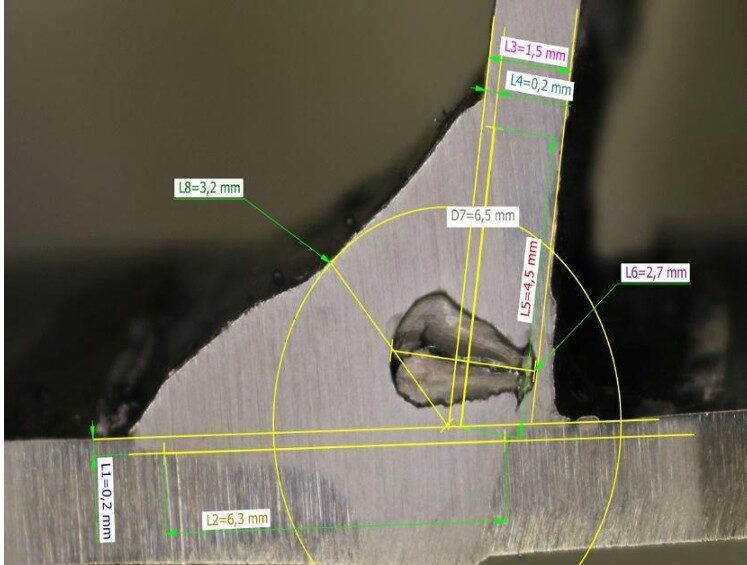

„Vzorek příčně odebereme, připravíme a po leptání analyzujeme pod mikroskopem. Můžeme tak přesně posoudit geometrii svaru, průvar, strukturu materiálu i případné vady. Výsledkem je protokol s fotodokumentací, který jednoznačně potvrzuje, zda svar splňuje požadované parametry,“ popisuje Lukáš Zezulka, technolog svařování z Automotive Painting Partners.
Makroskopická analýza tak poskytuje detailní ověření struktury svaru a je klíčovým nástrojem pro posouzení jeho kvality a souladu s požadavky zákaznických specifikací.
3D měření rozměrovosti svařenců

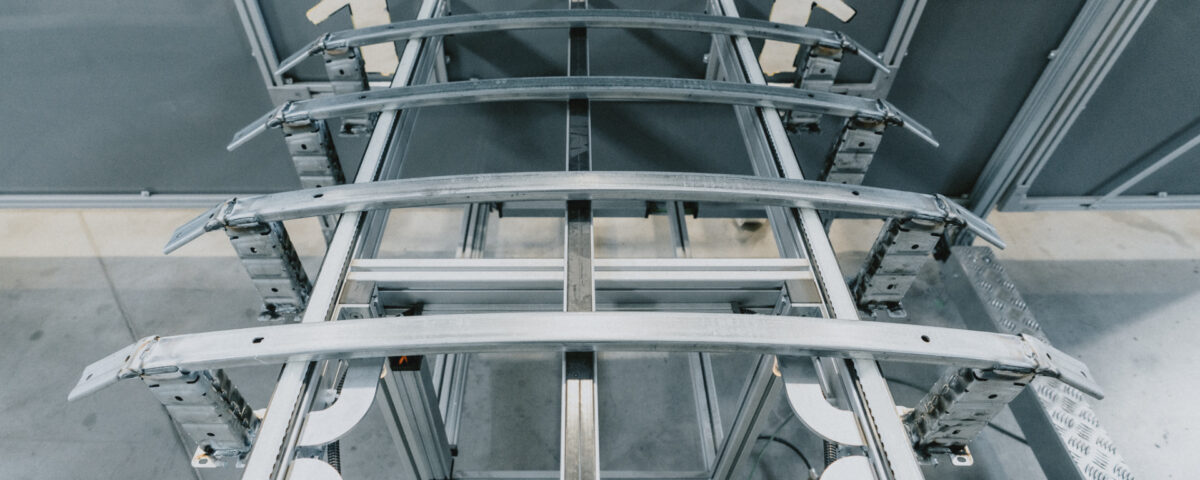

Kvalita svaru však není jen otázkou pevnosti a struktury, jde i o přesnost celého dílu. Každodenní kontrola probíhá na měřicích přípravcích simulujících reálnou montáž, kde se sledují odchylky hlavních bodů.
Komplexní pohled přináší 3D měření, které rovněž realizujeme ve spolupráci s AURELem. Pomocí laserového skenování vzniká mračno bodů, které reprezentuje celý povrch dílu. Z něj se vytváří barevná mapa odchylek, umožňující analyzovat nejen jednotlivé měřicí body, ale i plošné deformace, přesné rozměry otvorů a celkovou geometrii svařence.
Kombinace metod jako garant kvality
Každá z metod přináší jiný typ informace. Makroskopická analýza ověřuje geometrii a strukturu svaru, zatímco destrukční zkouška potvrzuje jeho skutečnou pevnost při zatížení. Teprve jejich kombinace poskytuje ucelený obraz o kvalitě svarového spoje – od vnitřní struktury až po reálné mechanické vlastnosti. Díky této kombinaci můžeme identifikovat i skryté nedostatky, které by se jinak projevily až v provozu.
Jistota plnění OEM standardů a bezpečnostních požadavků
Destrukční testování umožňuje ověřit chování svaru i při extrémním zatížení za hranicí běžného provozního namáhání. V kombinaci s makroskopickými analýzami a 3D měřením představuje významnou pomoc při zajištění bezpečnosti automobilových komponent. Výsledkem je jistota, že svarové spoje skutečně odpovídají požadavkům na pevnost, kvalitu i životnost. Díky této kombinaci jsme schopni spolehlivě garantovat plnění OEM standardů i přísných bezpečnostních požadavků.
Chcete mít jistotu, že vaše svarové spoje obstojí i v nejnáročnějších podmínkách? Obraťte se na nás – nastavíme vám procesy tak, aby splňovaly i ty nejpřísnější požadavky automobilového průmyslu.
